제품소개

광섬유 AE센서(Acoustic Emission)
[더블이엔]은 광섬유 음향센서 분야를 선도하는
프랑스 Phonoptics社의 한국 대리점입니다.
EMI, 방사선, 화학물질, 습도, 높은 온도를 견딜 수 있는 optical fiber microphone & sensor 제품은 가혹 환경에 설치된 제조설비, 연구개발장비로 부터 비정상적인 소리정보를 유용한 정보로 변환 감지하여 예지보전, 연구개발의 수많은 응용분야에 폭넓게 적용할 수 있습니다.
용도

전자기파, 고주파, 고온, 화학물질, 방사선의 가혹 환경에 설치된 제조설비, 장비의 유용한 음향, 압력 정보 모니터링

    1. 음향 모니터링(Acoustic monitoring)
  • 2. 동압변이 모니터링(Dynamic pressure variation monitoring)
  • 3. 비파괴검사(NDT):초음파검사시 센서로 사용가능
  • 4. 전기. 자기 현상의 분석(Analysis of electrical or magnetic phenomenon)
장점

  • 장거리 설치 가능

    up to 10Km long

  • 작고 가벼운 센서

    0.5 gram, 3.2mm dia (Alpheus100)

  • 손쉬운 설치

    threaded hole(예 M5 등) 가능

  • 고온에서 사용가능

    Alpheus UHT 600도 (1000도 제품 개발 중)

  • 전자파, RF, EMI 의 영향 없음

  • 폭발, 습기, 화학물질 및 방사선 환경에서 안전하게 사용

  • 다양한 DAQ(데이터수집장치) 시스템 적용 가능(SIRIUS 등)

  • 비접촉 센서(no contact)

제품
  • Sensor Probe
  • Signal Conditioner

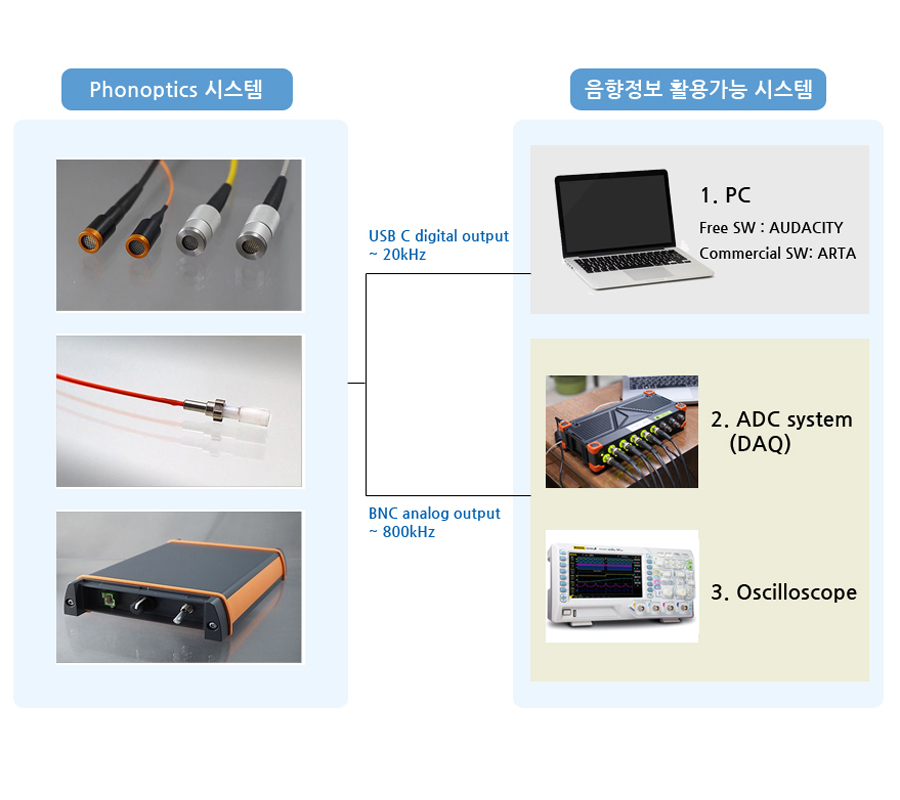

  • 시스템 구성 예시
  • 가스누출 감지 예시

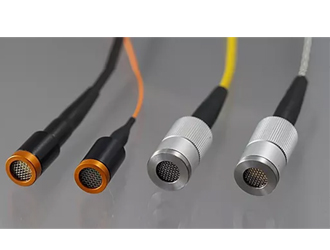

Evotis series

AE센서
10mm diameter probe diameter

  • 금속/플라스틱/고온용 대응
  • 비접촉 센서
  • Frequency range : 20Hz to 15kHz(-3dB)

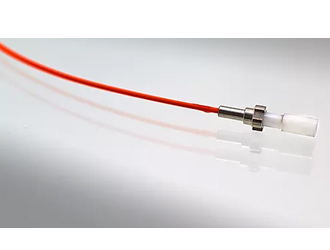

Alpheus Series

3.2mm diameter probe diameter

  • 표준/고온/초고온용
  • 다양한 resonance variant대응
  • 비접촉 센서
  • Frequency range: 10Hz to 1MHz

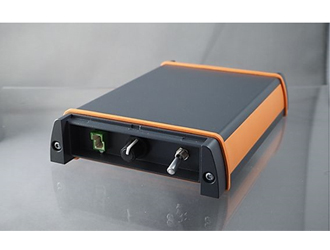

Myotis

Standard version 특징 800kHz Bandwidth(-3dB)

  • 1 channel
  • Output: BNC 50 Ohm ± 10V
  • Gain: x1,x10, x100
  • Digital Output: 16 Bit 44kHz
  • Battery operational
  • Power supply(5V)

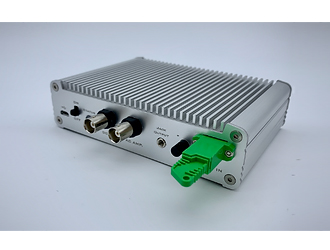

MiniMyotis

Noise eater function 특징 800kHz Bandwidth(-3dB)

  • 1 channel
  • Low noise bandwidth: 200kHz
  • Connector: E2000 APC
  • Output: BNC AC ±2.5V, Jack 3.5mm, BNC DC 0-5V

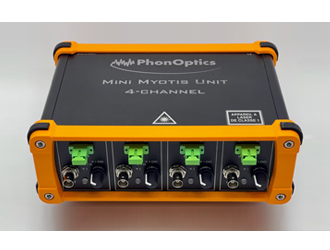

MiniMyotis 4channels

Noise eater function 특징 800kHz Bandwidth(-3dB)

  • 4 channel
  • Low noise bandwidth: 200kHz
  • Connector: SC/APC SM
  • Output: BNC 50ohm, SMA 50ohm ±1.65V on AC, 0-3.3V on DC

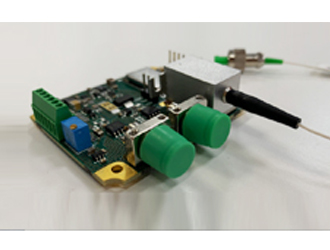

MiniMyotis PCB

OEM Low-noise 특징 800kHz Bandwidth(-3dB)

  • 1 channel
  • Output: screw terminal 0-4.5V
  • Connector: E2000 LSH APC

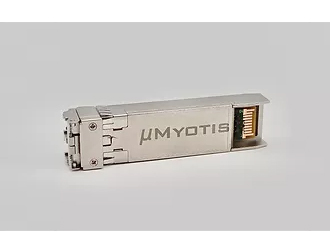

MicroMyotis SFP module

OEM 특징 650kH Bandwidth(-3dB)

  • Connector: Duplex LC/PC

Breakout unit for MicroMyotis SFP module

OEM 특징

  • 1 channel
  • Output: µUSB Serial 통신, BNC AC ±2.5V, BNC DC 50 ohm 0-4.5V
  • Input connector : SFP+

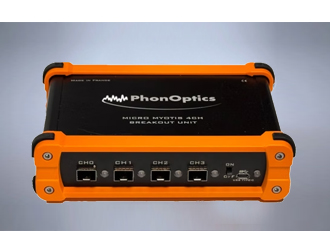

MicroMyotis 4channel

OEM 특징

  • 4 channel
  • Output: µUSB Serial 통신, BNC AC ±1.65V Filtered bandwidth 106Hz~106kHz
  • Input connector : SFP+
