파이로미터
[더블이엔]은 세계최초로 2개의 레이저를 이용하여
초고온의 실제온도를 정확히 측정할 수 있는 Pyrometer 기술을 보유한
프랑스 Phonoptics사의 한국 대리점입니다.
Phonoptics사의 reflectometric bichromatic 방식의 “ThermoRef”는 500~1500℃의 초고온용으로
샘플표면의 상태변화에 따른 방사율과 확산율을 2개의 NIR 레이저로 측정하여,
방사율에 대한 지식없이 정확한 온도를 측정할 수 있는 특허 출원된 광섬유 비접촉방식의 Pyrometer 입니다.
용도

초고온(500 ~ 1500℃) 광섬유 비접촉온도센서

    1. 표면산화, 표면상태변화(에이징) 등 방사율 변화가 수반되는 다양한 재료
  • 2. 세라믹 / 철강 / 시멘트 / 원자력 / 항공전자 산업
  • 3. 산화금속 및 복합재료의 R&D 및 신소재개발
  • 4. 인덕션 히터로 가열되는 재료
    - no electromagnetic disturbance EMI/RFI
장점

  • 방사율 지식이 필요없는 파이로미터

  • 표면변화/금속산화 영향없이 실시간 방사율을 계산하여 true 온도측정

  • 초고온 온도측정 : 500 ~ 1500℃

  • 다양한 개별 온도 파라미터 측정/시각화/저장

    2m(표준길이)

  • 정확한 온도측정

    정확도: ±10℃(±18℉) Typ @1500℃

  • 2개의 Laser를 이용한 reflectometric bichromatic 방식

  • EMI / RFI의 영향을 받지 않음

제품
  • 제품구성
  • 제품사양

Control unit

7”touch screen 화면 500 ~ 1500 ℃ 측정 온도

  • Fiber optic measurement
    with collimator
  • Standard length 2 meters
    (other on request)

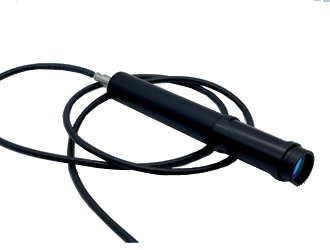

Fiber optic & optical head

5mm@400mm(other on request) Spot size 500 ~ 1500 ℃ 측정 온도

  • Resolution : 1°C
  • Measurement frequency :
    10Hz (100Hz on request)

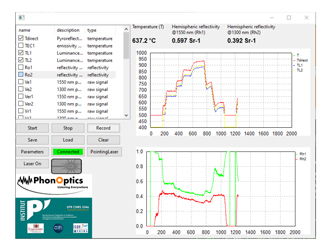

Software

다양한 파라미터 표현 특징

표시 가능 파라미터

  • Luminance temperature
  • Reflectivities
  • Bichromatic temperature
  • Emissivity corrected temperature
  • Reflectometric bichromatic temperature
  • 그 외
Temperature range 500 ~ 1500 ℃
Fiber optic(optical collimator 포함) 표준 2m (other on request)
Working distance 400mm (other on request)
Spot size 5mm@400mm(other on request)
Resolution 1℃ (2℉)
Uncertainty ±10℃(±18℉) Typ @1500℃
Sampling frequency 10Hz(100Hz on request)
Wavelength range 1310nm & 1550nm laser class 3B
Interface 7”touch screen
computer SW
Ethernet(RJ45)
AO 4-20mA
0-10V
Power supply AC adapter 80 ~ 240V to 24V
Alignment Pointing laser class 2
Recording SD card(32GB max)
SW
Dimension & weight 21x14x25cm(fiber 제외), 2.5Kg
Environment 15 ~ 30 ℃ (control unit)
