제품소개 케이블/파이프 실링 솔루션

케이블/파이프 실링 솔루션

[더블이엔]은 케이블과 파이프 Sealing MCT(multi cable transit) 분야를
선도하는 스웨덴 Roxtec의 대리점입니다.

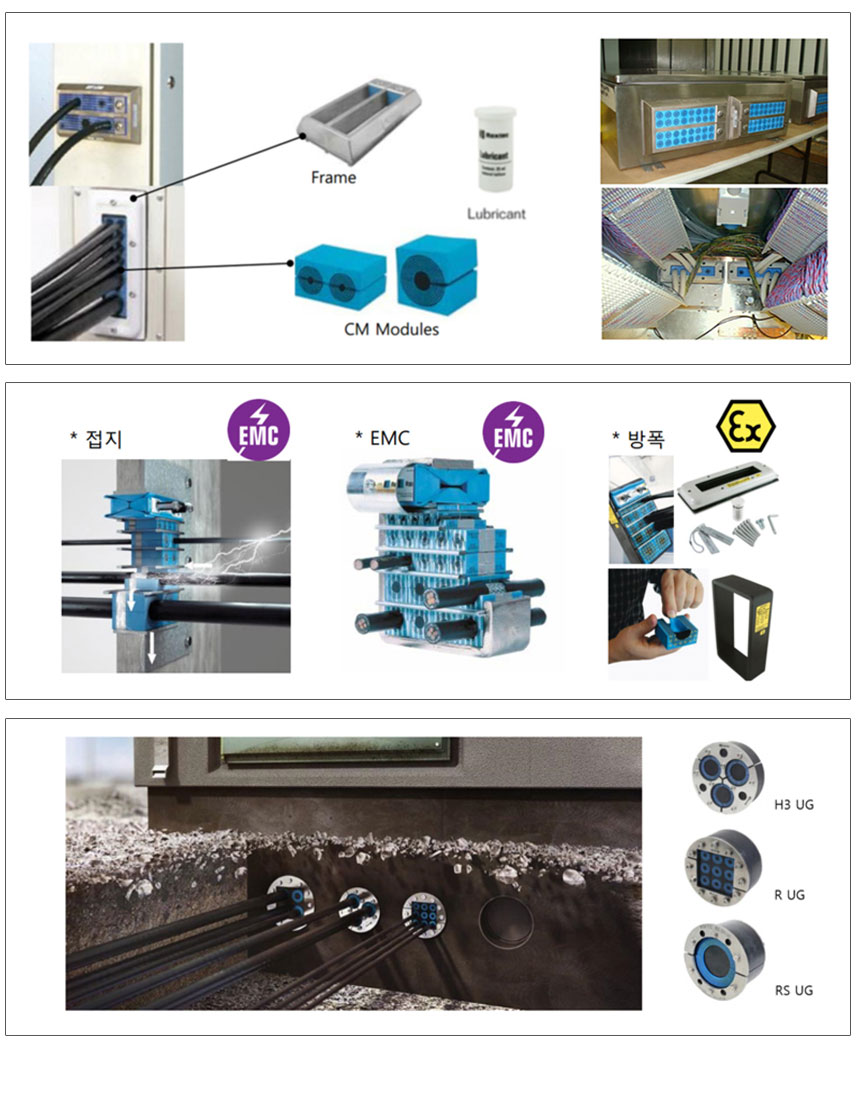

Roxtec 고유의 씰링 기술이 적용된 Multidiameter 모듈을 삽입하여 방폭(Ex), 방수, 방진, 진동방지, 기밀유지, EMC, 접지 등의 다양한 요구를 만족시키는 Sealing Solution을 소개합니다.

용도

방수, 방진, 방폭 등이 필요한 장소의 케이블/파이프의 실링

    1. 반도체/디스플레이/태양광/가스배관설비 등 각종 제조설비
  • 2. 전기/전력 기기/설비
  • 3. 조선/해양 산업
  • 4. 방위산업
  • 5. 토목/건축산업
  • 6. 각종 장비 부착형 제품-Cable gland(케이블 그랜드) 대체용
  • 7. 방폭용(Ex e, EX tb), 방수용(IP), 접지용, EMC용
  • 8. 지중관로구용 제품(Roxtec UG)

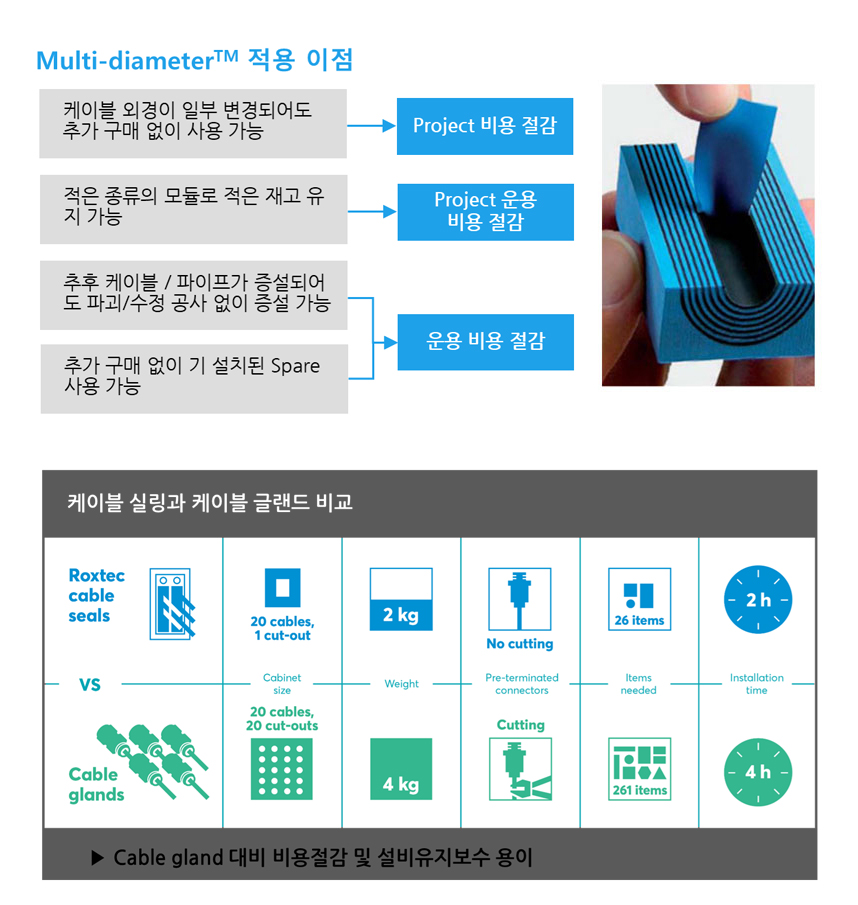

장점

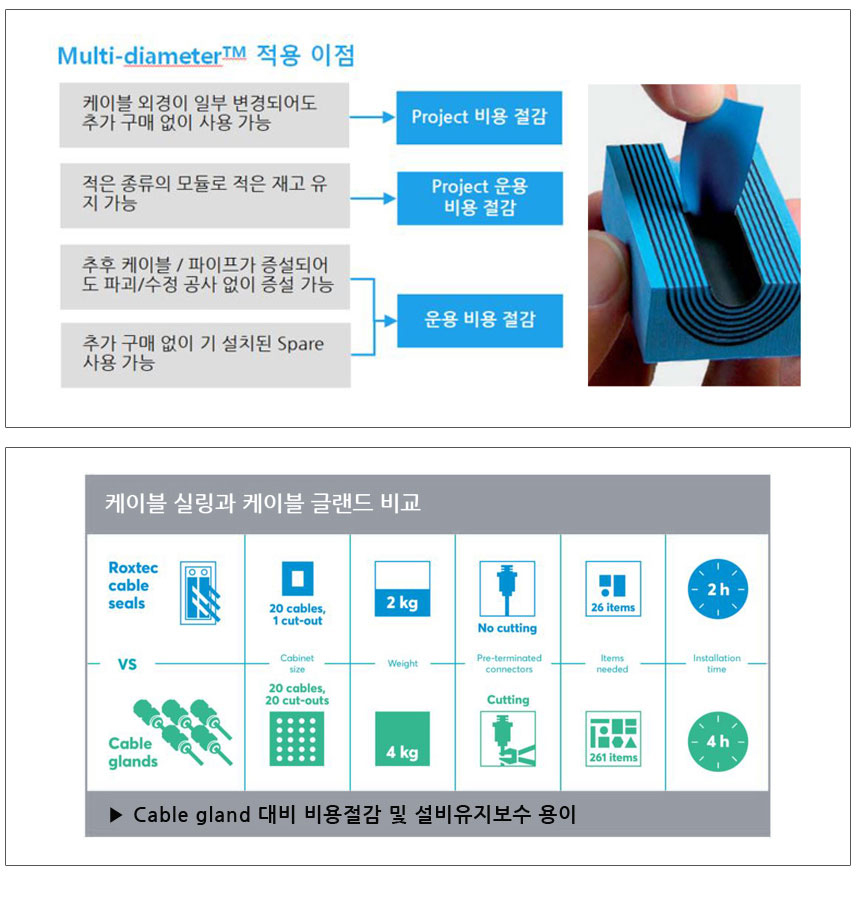

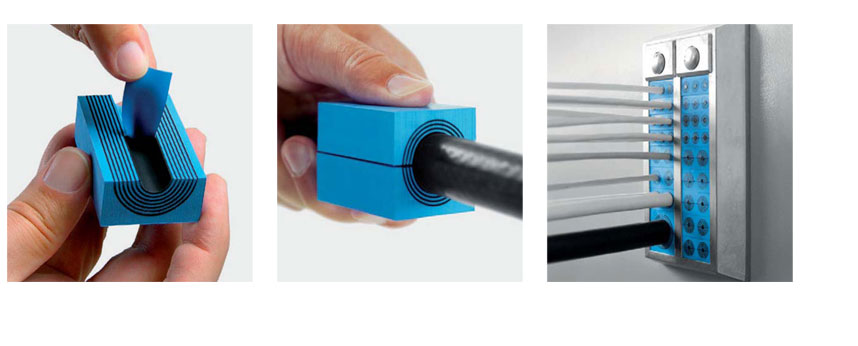

  • Multi-diameter technology


    레이어 적층 방식으로 레이어를 제거하여 내경을 손쉽게 변경
    프로젝트에서 케이블/파이프 직경 수량이 변화하여도 구성변경을 최소화할 수 있어 일관된 BOM 및 재고관리 가능
  • 다양한 인증서 보유


    방폭(Ex), 방화, 방수, 방진, 가스 등
  • 협소한 공간에서 많은 수의 케이블/파이프를 실링 가능


    예) CF16 프레임 : 92.5 mm x 234mm의 프레임 전체 면적에 최대 30개의 관통부 구성 가능
roxtec_장점

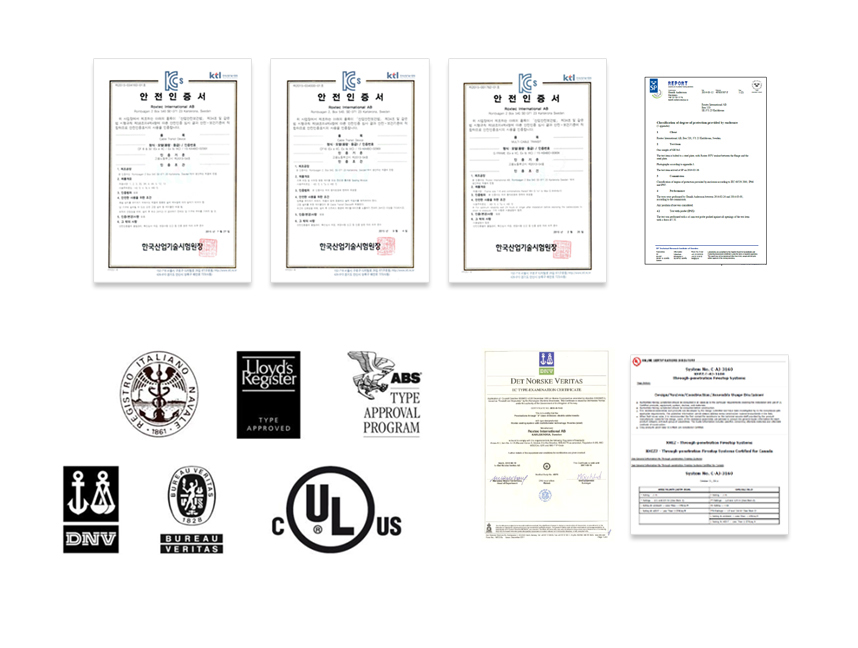

인증
  • 국내외 250개 이상의 안전관련 공인인증서 확보
  • 한국산업기술시험원, IP54, IP66/67, IP69K, Fire protection, Water-tightness, Vibration damping, IECEx, ATEX, UL/NEMA 3, 3R,4,4X, 12, 12K and 13, EMC, Pull-out resistance

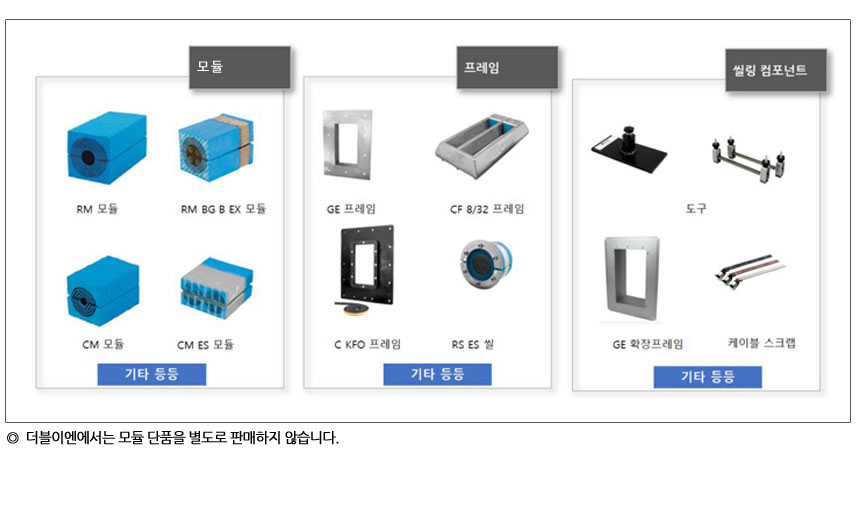

제품
  • 모듈
  • 프레임
  • 어셈블리 파트

CM 모듈

일반 / 방폭(Ex) / EMC Type

  • CM 프레임 전용 모듈
  • 깊이(D) : 30mm
  • 적용가능 직경 : 3.5~34.5mm

* 더블이엔은 모듈 단품을 판매하지 않습니다.

RM 모듈

일반 / 방폭(Ex) / EMC Type

  • RM 프레임 전용 모듈
  • 깊이(D) : 60mm
  • 적용가능 직경 : 3~99mm

* 더블이엔은 모듈 단품을 판매하지 않습니다.

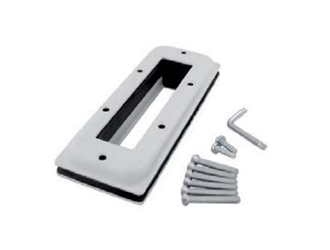

CF16 frame

CM 모듈 적용가능 모듈 Powder coated mild steel / stainless steel 선택 가능 재질

  • IP66/67
  • UL/NEMA: 4, 4X, 12, 13
  • 방폭(Ex) / EMC 프레임 :
    별도문의
  • 기타 모듈구성: 별도문의

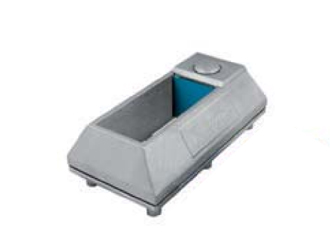

CF8, CF32 frame

CM 모듈 적용가능 모듈 Aluminum 재질

  • IP66/67
  • UL/NEMA: 4, 4X, 12, 13
  • 방폭(Ex) / EMC 프레임 :
    별도문의
  • 기타 모듈구성: 별도문의

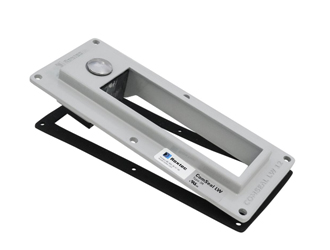

ComSeal frame((10,12,16,32)

CM 모듈 적용가능 모듈 Aluminum / AISI316 선택 가능 재질

  • IP66/67
  • UL/NEMA: 4, 4X, 12, 13
  • 방폭(Ex) / EMC 프레임 :
    별도문의
  • 기타 모듈구성: 별도문의

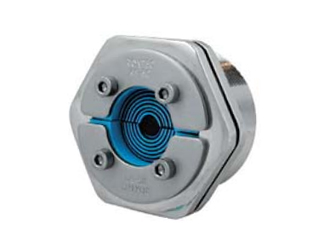

C RS T Seal

One cable/pipe 특징 Nickel plated brass and acid proof stainless steel fittings 재질

  • IP66/67
  • 69K
  • UL/NEMA: 4, 4X, 12, 13

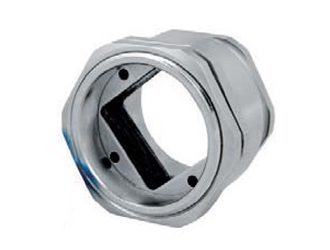

RG M63 Kit

GM 모듈(Kit 3종류) 적용가능 모듈 Nickel plated brass / acid proof stainless steel 선택 가능 재질

  • IP67
  • UL/NEMA: 4, 4X, 12, 13

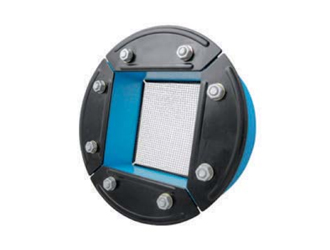

R frame

RM 모듈 적용가능 모듈 Acid proof stainless steel fittings 재질

  • Fire A-class
  • Fire H-class
  • EI 60/120 UL 1479
  • Water pressure 4bar
  • Gas pressure 2.5bar
  • 기타 모듈구성 및 재질 :
    별도문의

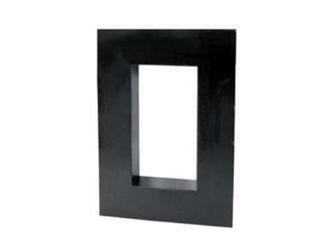

G frame

RM 모듈 적용가능 모듈 Galv, mild steel / acid proof stainless steel 선택 가능 재질

  • Fire A-class
  • Fire H-class
  • EI 60/120 UL 1479
  • Water pressure 4bar
  • Gas pressure 2.5bar
  • Assembly parts: Wedge 및 stayplate
  • 용접방식
  • 기타 모듈구성,GH(볼팅방식): 별도문의

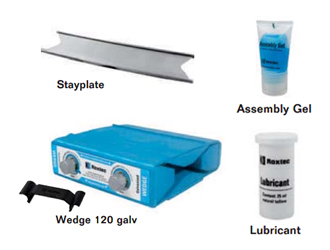

Assembly parts

설치 시 필요한 Accessory 특징

  • wedge
  • stayplate
  • Lubricant
  • Assembly gel

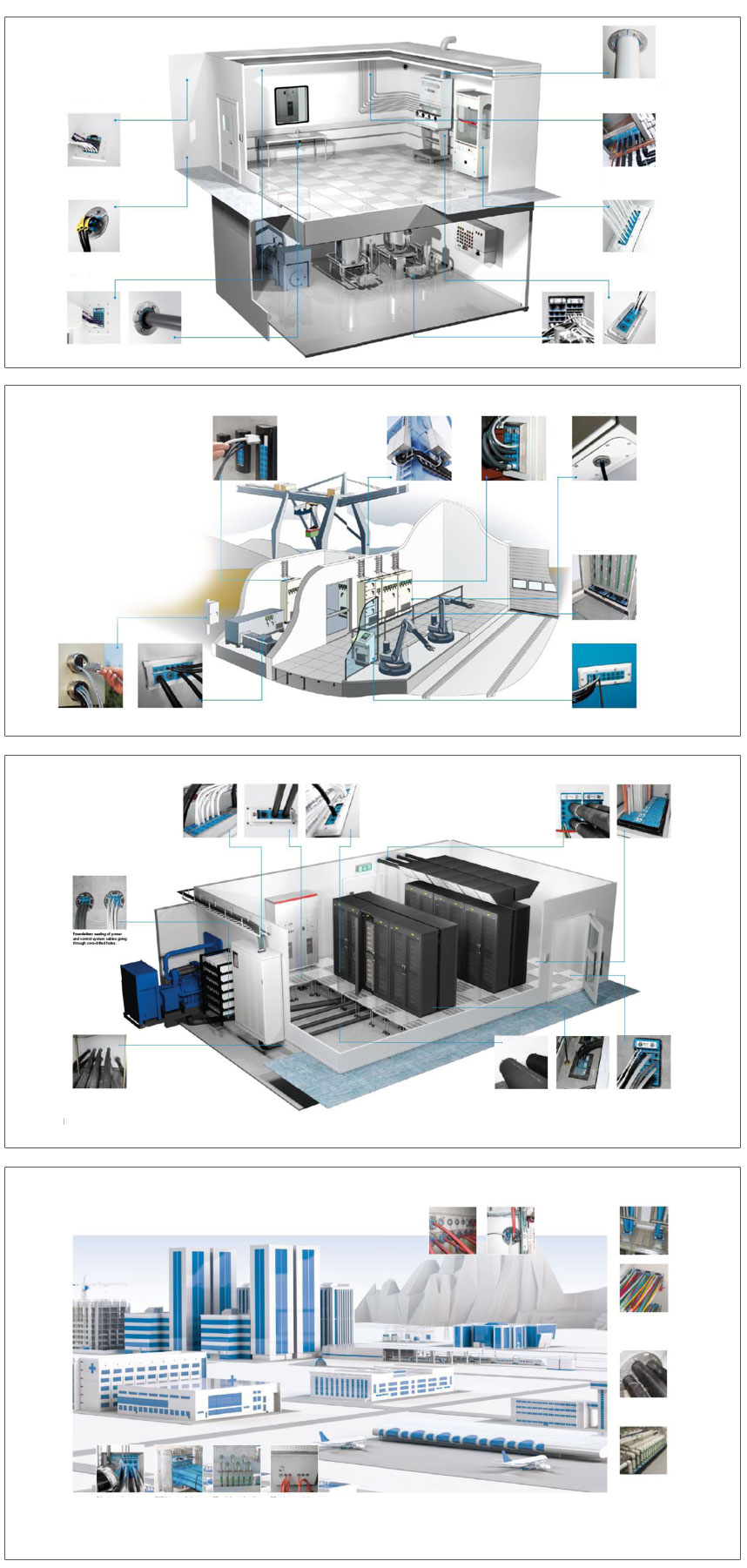

적용 사례
