파이로미터

(REFLECTOMETRIC BICHROMATIC PYROMETER)

[더블이엔]은 세계최초로 초고온의 실제온도를
정확히 측정할 수 있는 Pyrometer 기술을 보유한 프랑스 Phonoptics사의 한국 대리점입니다.

Phonoptics사의 reflectometric bichromatic 방식의 “ThermoRef”는 500~1500℃의 초고온용으로 샘플표면의 상태변화에 따른 방사율과 확산율을 2개의 NIR 레이저로 측정하여, 방사율에 대한 지식없이 정확한 온도를 측정할 수 있는 특허 출원된 광섬유 비접촉방식의 Pyrometer 입니다.

초고온 광섬유 파이로미터 옵티콘 타이틀

초고온(500 ~ 1500℃) 광섬유 비접촉온도센서

1. 표면산화, 표면상태변화(에이징) 등 방사율 변화가 수반되는 다양한 재료

2. 세라믹 / 철강 / 시멘트 / 원자력 / 항공전자 산업

3. 산화금속 및 복합재료의 R&D 및 신소재개발

4. 인덕션 히터로 가열되는 재료

- no electromagnetic disturbance EMI/RFI

 초고온 광섬유 파이로미터 타이틀-장점

1. 방사율 지식이 필요없는 파이로미터

2. 모든 환경에서 실시간 방사율 변화를 적용하여 실제 온도 측정

3. 초고온 온도측정 : 500 ~ 1500℃

4. 다양한 개별 온도 파라미터 측정/시각화/저장(4 in 1 Pyrometer)

- 1 color temperature

- 2 color temperature

- emissivity corrected temperature

- reflectometric bichromatic temperature

5. Optical head(collimator) & fiber optic의 유연한 구성

- 2m(표준길이)

6. 정확한 온도측정

- 정확도: ±10℃(±18℉) Typ @1500℃

- 중요측정 파라미터: 실시간 방사율(emissivity)과 확산율(diffusivity)

- 2개의 Laser를 이용한 reflectometric bichromatic 방식

7. EMI / RFI의 영향을 받지 않음

- fiber optic, optical collimation measurement

 초고온 광섬유 파이로미터 타이틀-제품구성

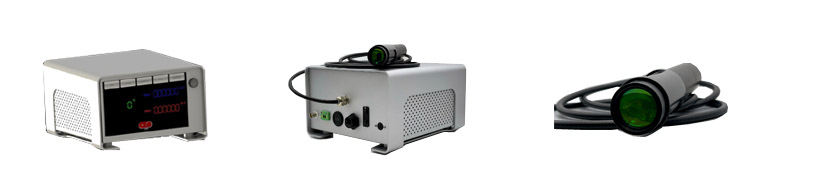

Control unit Optical head software

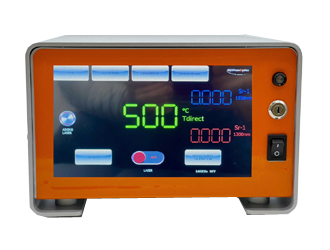

Control unit

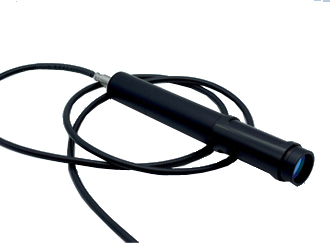

Fiber optic & optical head

Software

 초고온 광섬유 파이로미터 타이틀-제품사양
Temperature range 500 ~ 1500 ℃
Fiber optic(optical collimator 포함) 표준 2m (other on request)
Working distance 400mm (other on request)
Spot size 5mm@400mm(other on request)
Resolution 1℃ (2℉)
Uncertainty ±10℃(±18℉) Typ @1500℃
Sampling frequency 10Hz(100Hz on request)
Wavelength range 1310nm & 1550nm laser class 3B
Interface 7”touch screen
computer SW
Ethernet(RJ45)
AO 4-20mA
0-10V
Power supply AC adapter 80 ~ 240V to 24V
Alignment Pointing laser class 2
Recording SD card(32GB max)
SW
Dimension & weight 21x14x25cm(fiber 제외), 2.5Kg
Environment 15 ~ 30 ℃ (control unit)

원하시는 사양과 제품 상세 사항은 문의주시면 친절히 답변해 드립니다.

TEL 031-360-1380 Email hmyang@doubleen.com
