FBG 센서 / Spectrometer

[더블이엔]은 광섬유 브래그격자 센서 분야를 선도하는
독일 Fisens社의 한국 대리점입니다.

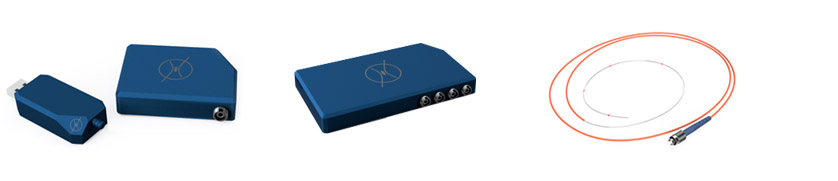

초소형의 FiSpec 시리즈는 FBG(Fiber bragg grating) 기반의 분포방식(distributed) 광섬유센서로 작고 가벼우나
놀라운 분광 분석 성능을 통합하고 있어 한정된 공간을 가진 수많은 응용분야에 폭넓게 적용할 수 있습니다.

FBG(Fiber Bragg Grating) 분산방식 광섬유센서 - Fisens

1. 분포 프로파일 측정

(Distributed Profile Measurement)

2. 변형 측정

(Strain measurement)

3. 온도 측정

(Temperature measurement)

4. 힘 측정

(Force measurement)

5. 압력 측정

(Pressure measurement)

6. 곡률 및 변위감지

(Curvature and displacement Detection)


Structural Health Monitoring 장력(Strain)	Condition Monitoring 장력(Strain) / 곡률(Curvature)	Load Monitoring 장력(Strain) / 곡률(Curvature)

Rotor Blade Sensing 장력(Strain) / 변속도(Acceleration)	Process Control 온도(Temperature)	Asset Monitoring 이동(Transport)

Vibration Sensing 진동(Vibration)	Instrument-integrated Sensing 온도(Temperature)/ 압력(Pressure)

1. FBG 센서

- 진동/변위/장력/온도 등의 분산 프로파일 모니터링

① 800~900 nm 범위

* 1개의 광섬유에 최대 30개의 센서 배치 가능

* 최대길이 : 500 m

② 450~2000 nm 범위

* 최대길이 : 5 km

* 1개의 센서에 수백개 센서 배치 가능

* 타사 Interrogator에 사용 가능

- 전자파(RF, EMI)의 영향을 받지 않음

- 폭발성 및 방사선 환경에서 안전하게 사용

2. Interrogator / Micro-Spectrometer

- 작고 가벼운 디자인 (초소형 고해상도 분광기 모듈 내장)

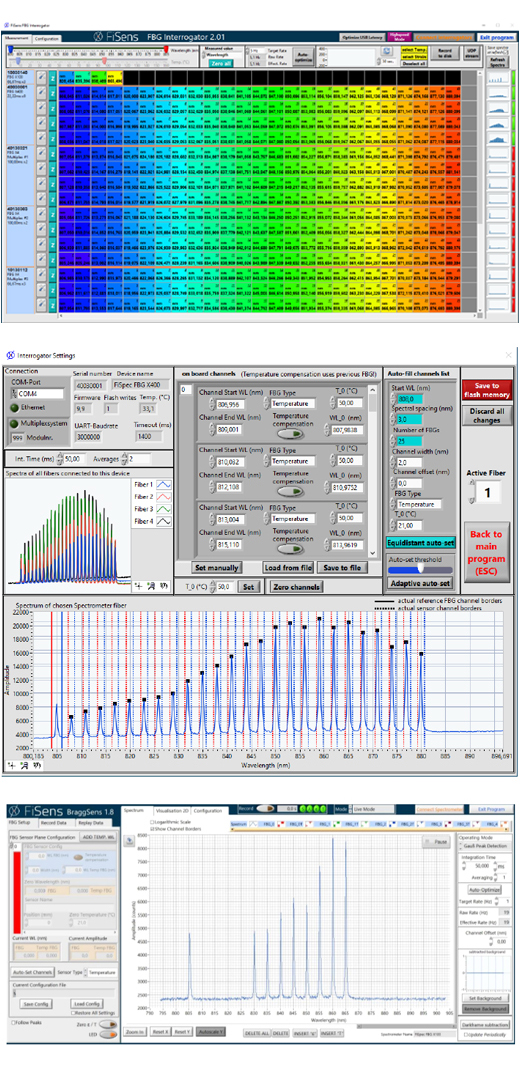

- SW 무상제공

- 기존의 분광기에서 사용되는 분광 관련 구성품이 광섬유센서 하나로 기능 통합

- 손쉬운 설치/통합 : 어떠한 설비/기기에도 쉬운 integration

- 경제적인 가격

- 뛰어난 파장 분해능 : 0.2 nm

- 단순한 디자인 : 충격 및 열적 안정성

- Customizable 파장(wavelength)과 해상도(spectral resolution) : One M100

1. FBG Sensors

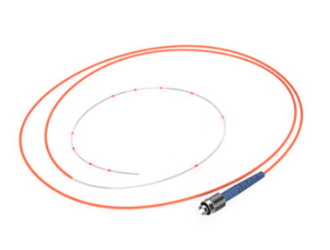

FBG Sensor Chain

800~900 nm 범위
FBG 센서 최소 1mm 간격
최대 30개 센서 배치 가능
최대길이 500m

FBG Sensor Chain

450~2000 nm 범위
FBG 센서 최소 1mm 간격
수백개 센서 배치 가능
최대길이 5km
타사 Interrogator에 사용 가능

2. FBG Interrogator

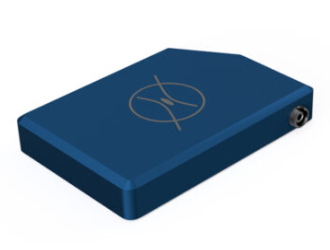

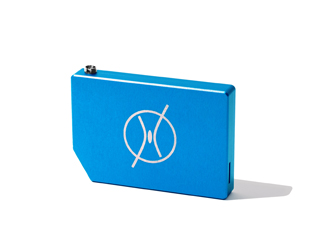

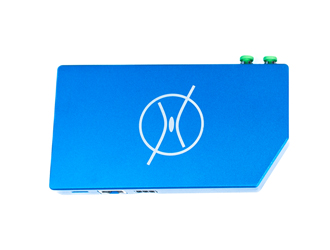

FiSpec FBG X 100 1채널 최대FBG센서 : 30개 Sampling Rate : 1~100Hz	FiSpec FBG X 150 1채널 최대FBG센서 : 25개 Sampling Rate : 220Hz	FiSpec One M100 초소형 분광기

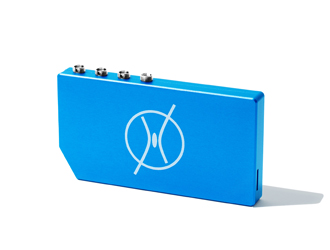

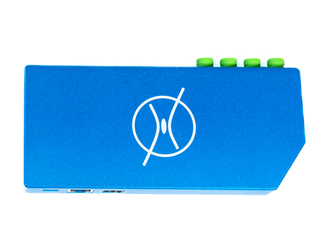

FiSpec FBG X 400 4채널 최대FBG센서 : 120개 Sampling Rate : 1~100Hz
